Nachdem die Unterkonstruktion geplant ist, kann mit der Montage der
Aluminium Unterprofile begonnen werden.
Bei Metallunterkonstruktionen kann anstelle des Alu-Universal-Profils das
Riefenauflageband schwarz bzw. weiß coextrudiert verwendet werden.
Bohren Sie in die Anbohrrinnen des Unterprofils, die sich rechts und links
neben den beiden Mittelstegen befinden, Löcher. Diese in einem
wechselseitigen Abstand von ca. 0,3m bis 0,5m, in der Größe ihrer
Befestigungsschrauben.
Bei Aluminium-Unterkonstruktionen können Sie sich das Vorbohren sparen und
„selbst bohrende Schrauben“ verwenden. Schrauben Sie nun das Profil mit
VA-Schrauben, keine verzinkten verwenden, auf die Unterkonstruktion.
Anschließend alle Späne entfernen!
Setzen Sie nun den weißen Kunststoff-Thermokern ein und schlagen Sie diesen
von oben in das Aluminium-Unterprofil.
Dazu legen Sie ein kräftiges, glattes Holzstück als Schutz auf den
Kunststoff-Thermokern.
Beginnen Sie am oberen Profilende und schlagen mit einem ca. 400 Gramm
schweren Hammer den Thermokern in Abständen von 10 cm mit kurzen kräftigen
Schlägen in das Unterholz. Vorsicht: Profil nicht beschädigen!
Prüfen Sie, ob der Thermokern lückenlos in das Unterprofil eingerastet ist.
Um einen stabilen Abschluss zu bekomme, werden an den beiden äußeren
Profilen zwei Kerne eingesetzt.
Für
Acryl-Hohlkammerplatten empfehlen wir die coextrudierten, weißen
Gummidichtungen.
Für Polycarbonat-Hohlkammerplatten können Sie wahlweise schwarz oder weiß
coextrudierte Gummidichtungen verwenden.
Der cremefarbene Farbton der coextrudierten Gummidichtungen ist
produktionsbedingt und normal.
Beim Einschieben der Gummidichtungen, diese mit etwas Wasser, nicht mit öl
oder silikonhaltigen Mitteln, anfeuchten um das Einziehen zu erleichtern.
Achten Sie darauf, die Dichtung nicht zu dehnen oder zu stauchen, damit dies
später nicht durch die Rückstellkräfte die Lage der Platten verändert und zu
Undichtigkeiten führt.
Passen Sie nun die Platten so ein, dass auf beiden Seiten neben der Platte
noch ca. 5-8 mm. Platz ist. Falls nötig, die Platten in Stegrichtung
schmaler schneiden. Dies muss max. 3mm neben einem Steg geschehen. Ansonsten
ist ein U-Profil seitlich einzusetzen.
Nach dem Sägen sollten die Kammern gründlich durch ausblasen gereinigt
werden. Hier zu nur saubere, öl und wasserfreie Pressluft verwenden.
Die Platten werden zum Transportschutz grundsätzlich mit Schutzfolie
geliefert. Diese ist nur für den Transport und die Montage gedacht und muss
unbedingt vor der Montage an den Stellen entfernt werden, wo die Platte
aufliegt. Nach Fertigstellung ist die Folie komplett zu entfernen.
Die obere, hoch liegende Seite der Platte mit den Öffnungen sollte mit
Aluminium Klebeband verschlossen werden um das Eindringen von Feuchtigkeit
und Ungeziefer zu vermeiden. Außerdem würde hier die erwärmte Luft
austreten. Hierauf wird ein Profil zur Aussteifung aufgesteckt.
Die unteren Öffnungen der Platte werden mit einem Aluminium-Gewebefließ
verschlossen, das für eine Belüftung des Profils sorgt.
Eine Kondensatbildung in den Kammern ist trotz aller Vorkehrungen nicht

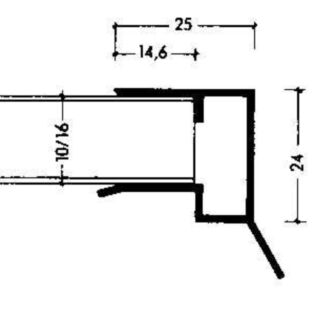

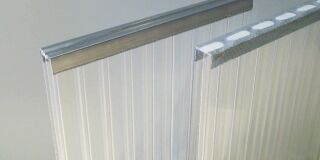

völlig zu vermeiden. Das Regenabtropf-Profil mit Tropfnase aus Aluminium auf
die Vorderkante stecken. Dieses Profil stabilisiert die Platte und ist
unbedingt erforderlich.
Achten Sie darauf, dass vor dem Aufbringen der Aluminiumfolie eventueller
Sägegrat und die Schutzfolie, aus diesem Bereich entfernt werden.
Die so vorbereiteten Platten werden nun auf das, auf die Unterkonstruktion
montierte Profil, gelegt. Vergewissern Sie sich, dass die UV-geschützte
Seite der Platte nach oben gerichtet ist.
Diese ist durch einen Aufdruck auf der Schutzfolie gekennzeichnet.
Die Platten dürfen auf keinen Fall an einen Thermokern anstoßen. Das obere
Aluminiumprofil mit den eingezogenen Dichtungen auf den
Thermo-Kunststoffkern legen und mit dem Holzstück und Hammer von einem Ende
beginnend, fest schlagen.
Darauf achten, das der Thermokern sauber in das Aluminium Profil einrastet
und die Dichtung glatt auf der Hohlkammerplatte aufliegt
Bringen Sie am unteren Ende des Unterprofils den Befestigungswinkel
mittels zweier Nieten oder Schrauben an .
Die Platten dürfen nicht begangen werden! Legen Sie Bohlen quer über
die Aluminiumprofile, so dass die Hohlkammerplatten nicht belastet werden.
Montieren Sie das Wandanschlussprofil so, dass die Gummidichtung des
Profils gleichmäßig auf den Platten aufliegt. Schneiden Sie die
Gummidichtung im Bereich der Profile ein.
Massivplatten mit Thermokern
Bei der Verwendung von Massivplatten ist der Aufbau dem der
Hohlkammerplatten, bis auf die verwendeten Dichtungen, gleich.
Gummidichtungen für Hohlkammerplatten sind nicht in Verbindung mit
Massivplatten zu verwenden, da keine ausreichende Klemmwirkung erzielt
werden kann. Für Massivprofile gibt es deshalb besondere Gummidichtungen.
Montage von Massiv- und Hohlkammerplatten auf Metallunterkonstruktionen
Bei Metallunterkonstruktionen kann anstelle des unteren
Alu-Universal-Profils das Riefenauflageband schwarz bzw. weiß coextrudiert
verwendet werden.
Legen Sie dann die Platten auf Riefenauflageband und richten diese winkelig
aus.
Der Abstand der Plattenkanten zum Mittelpunkt der Riefenauflageband sollte
12 mm nicht unterschreiten.
Legen Sie nun das Oberprofil deckend auf das Riefenauflageband.
Sichern Sie die Platten und das Oberprofil gegen Verschieben mittels einiger
Schraubzwingen.
Bohren Sie mit einem 5-mm-Bohrer im Abstand von jeweils ca. 30 mm mittig
durch das Aluminium Oberprofil.
Bei einer Metall-Unterkonstruktion wird auch diese mit durchgebohrt.
Das Oberprofil wird nun mit VA Schrauben und anvulkanisierter Dichtung mit
dem Unterbau verschraubt. Die anvulkanisierte Dichtung ist der Indikator für
das richtige Anzugsmoment. Wenn die Dichtung leicht als Wulst unter dem
Metall austritt, ist die Schraube richtig angezogen. Zu starke Kräfte
verformen das Oberprofil und können die Platten beschädigen.
Bei starker Dachneigung sollte ein Aluminium-Winkel an der Vorderkante ein
herausrutschen der Platten verhindern.
An den beiden Außenseiten wird ein jeweils 20mm breiter Streifen des
Plattenmaterials als Abschluss benötigt.
Pflegen sie die Platten nur mit Wasser und einem Spülmittel und vermeiden
Sie dabei Kratzer.
Die
obigen Hinweise sind nicht nur Material-, sondern auch Konstruktion- und
verarbeitungsabhängig.
Eine Gewähr für die Ergebnisse bei der Anwendung der Produkte können wir
nicht übernehmen.
Wir bitten Sie, die Verwendung von Thermo-Clip den jeweiligen besonderen
Verhältnissen anzupassen und sie vor der Anwendung zu testen.
Technische Änderungen vorbehalten.
|
